WKY23C 北斗三号天线型短报文通用定位终端

¥0

选你所需

数量：

10台以下

100台以下

500台以下

1000台以下

1000台以上

到货时间：

3天

10天

30天

产品介绍

产品图片

技术指标

概述：

天线型短报文通用定位终端（以下简称天线型终端）是我司自主开发，专门为车载\船载数据传输而研制的机型，采用天线主机一体化设计，集成了RDSS天线、射频收发电路、功放电路、基带电路等，集成度高、功耗低，配有专用的车载吸盘，安装使用极为方便。

为适应野外、沙漠等恶劣环境，天线型终端的设计充分考虑了防水、防腐蚀等要求。目前已经在公安、特种车辆等数据采集及传输，救援系统中得到广泛应用。

产品特性：

l 全天候的北斗双向报文通信，以及北斗/GPS双模定位功能

l 高集成化，收发天线和RDSS模块集成一体

l 发射功率输出5W

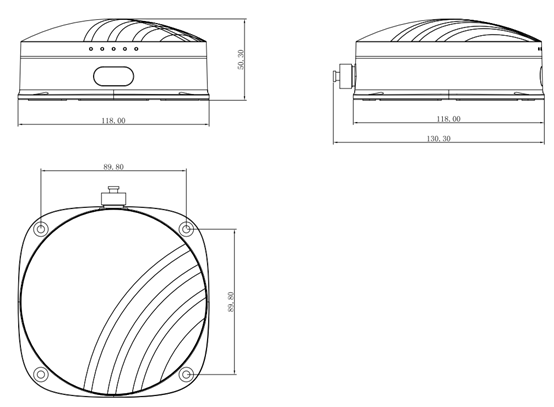

l 直径118mm，高度50mm

l 防护等级：IP67

l 数据接口：RS232（默认），可以升级为RS485/RS422

l 协议版本：北斗三代通用一体机扩展协议V1.0

l 可拓展蓝牙与4G功能

l 可拓展电源与紧急报警按键

l 颜色：军绿色

应用：

l 北斗三代数据传输终端

l 公安、特种车辆天线型终端收发通信终端

l 各种电子产品及智能移动设备

from clipboard

性能指标

	指标	参数
RDSS接收部分	射频输入频率	S：2491.75±8.16MHz
	接收灵敏度	≥-130dBm（8Kbps）
		≥-127.5dBm（16Kbps）
		≥-123.8dBm（24Kbps）
RDSS发射部分	射频输出频率	Lf1：1614.26±4.08MHz
	射频输出频率	Lf2：1618.34±4.08MHz
	发射功率	37.0dBm±0.5dB（VCCPA=5.2V）
	调制相位误差	≤3°
	载波抑制	≥30dBc
	协议版本	北斗用户机数据接口协议2.1版
RNSS部分	接收频率	BDS B1和GPS L1，可拓展B2a
RNSS部分	协议版本	NMEA0183，兼容北斗
蓝牙部分	固件版本	4.0以上
蓝牙部分	发射功率	可调
4G部分	频段	LTE FDD Band 1,3,5,8
4G部分	频段	LTE TDD Band 34,39,40,41

直流特性

参数	符号	最小	标准	最大	单位	条件
供电电压	VCC	9	12	24	V	测试线缆输入端
单接收电流	I_RX	100	105	110	mA	12V供电，5米测试线缆
发射开电流	I_TX	1.6	1.65	1.7	A	12V供电，5米测试线缆

*该测试条件均在常温25°C环境下；

*功放为突发工作模块，无数据发射时，为单接收电流，只有数据发射时才有大电流通过，电源必须满足大于20W的供电能力。

温度特性

参数	最小	标准	最大	单位
工作温度	-25	25	70	°C
存储温度	-40	25	85	°C

指示灯说明

终端带有侧面出灯5个，定义参考下表

功能	颜色	定义
电源	绿色	设备上电亮起
定位	三色	红色代表信号弱，蓝色代表信号一般，绿色代表已定位
信号	三色	红色代表信号弱，蓝色代表信号一般，绿色代表信号强
通信	绿色	亮起1秒代表北斗发送短报文，可拓展为4G状态灯
功能	绿色	预留，可拓展为蓝牙连接灯

软件接口

序号	协议版本
1	北斗三代通用一体机扩展协议V1.0
